مقدمه
مونو پمپها که با نام پمپهای حفرهای پیشرونده (Progressive Cavity Pumps) نیز شناخته میشوند، از جمله تجهیزات بسیار پرکاربرد در صنایع مختلف هستند. این پمپها به دلیل توانایی بالا در انتقال سیالات ویسکوز، دوغابها، مواد حاوی ذرات جامد و حتی سیالات حساس به برش، جایگاه ویژهای در صنایعی مانند نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، تصفیه فاضلاب، معدن و کشاورزی دارند.
با وجود مزایای فراوان مونو پمپها، یکی از مهمترین چالشها در بهرهبرداری ایمن و پایدار از آنها، کنترل فشار و جلوگیری از افزایش بیش از حد آن است. در اینجاست که رلیف ولو (Relief Valve) یا شیر اطمینان نقش کلیدی و حیاتی ایفا میکند. استفاده صحیح از رلیف ولو نهتنها از آسیبهای جدی به پمپ و تجهیزات جانبی جلوگیری میکند، بلکه ایمنی سیستم، کاهش هزینههای تعمیرات و افزایش طول عمر تجهیزات را نیز به همراه دارد.
در این مقاله بهصورت جامع به بررسی مفهوم رلیف ولو، ضرورت استفاده از آن در مونو پمپها، نحوه عملکرد، انواع، محل نصب، معیارهای انتخاب و نکات نگهداری آن پرداخته میشود.

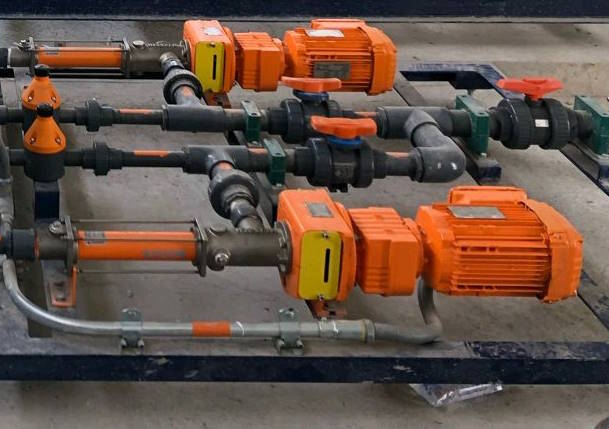

مونو پمپ چیست و چگونه کار میکند؟
مونو پمپ از دو جزء اصلی به نام روتور و استاتور تشکیل شده است. روتور معمولاً از جنس فولاد با پوشش مقاوم ساخته میشود و استاتور از جنس الاستومر (لاستیک صنعتی) است. با چرخش روتور در داخل استاتور، حفرههایی ایجاد میشود که سیال را بهصورت پیوسته و یکنواخت از ورودی به خروجی منتقل میکنند.
ویژگی بارز مونو پمپها، دبی تقریباً ثابت آنها مستقل از فشار سیستم است. به همین دلیل، اگر مسیر خروجی پمپ مسدود شود یا فشار به هر دلیلی افزایش یابد، پمپ همچنان به انتقال سیال ادامه میدهد و این موضوع میتواند منجر به افزایش شدید فشار شود.
اهمیت کنترل فشار در مونو پمپها
برخلاف پمپهای سانتریفیوژ که با افزایش فشار، دبی آنها کاهش مییابد، مونو پمپها از نوع پمپهای جابجایی مثبت هستند. در این نوع پمپها:
- فشار خروجی تابع مقاومت سیستم است
- در صورت بسته بودن مسیر خروجی، فشار بهسرعت افزایش مییابد
- احتمال آسیب مکانیکی به پمپ و خطوط لوله بسیار بالا است
افزایش بیش از حد فشار میتواند منجر به موارد زیر شود:
- پارگی یا تخریب استاتور
- آسیب به کوپلینگ و گیربکس
- شکست لولهها و اتصالات
- نشت سیال و خطرات ایمنی برای پرسنل
به همین دلیل استفاده از رلیف ولو در سیستمهای مجهز به مونو پمپ یک الزام فنی و ایمنی محسوب میشود.
CIRCOR Allweiler Progressing Cavity Pumps
رلیف ولو چیست؟
رلیف ولو یا شیر اطمینان، یک تجهیز ایمنی مکانیکی است که برای محدود کردن فشار در یک سیستم طراحی شده است. این شیر زمانی که فشار سیستم از مقدار تنظیمشده (Set Pressure) فراتر رود، بهطور خودکار باز شده و بخشی از سیال را به مسیر امنتری (مانند خط برگشت یا مخزن) هدایت میکند.
هدف اصلی رلیف ولو جلوگیری از افزایش فشار بیش از حد مجاز و محافظت از تجهیزات سیستم است.
نقش رلیف ولو در مونو پمپها
در مونو پمپها، رلیف ولو معمولاً بهعنوان آخرین خط دفاعی در برابر افزایش فشار عمل میکند. این تجهیز در شرایط زیر نقش حیاتی دارد:
- انسداد ناگهانی در خط خروجی
- بسته شدن اشتباهی شیرها در مسیر تخلیه
- تغییر ویسکوزیته سیال
- خرابی تجهیزات پاییندستی
در چنین شرایطی، رلیف ولو با باز شدن خودکار، فشار اضافی را تخلیه کرده و از آسیب جدی به پمپ جلوگیری میکند.
انواع رلیف ولو مورد استفاده در مونو پمپها
رلیف ولوها بسته به طراحی و کاربرد، انواع مختلفی دارند که مهمترین آنها عبارتاند از:
1. رلیف ولو فنری (Spring Loaded Relief Valve)
این نوع از رایجترین رلیف ولوها در سیستمهای مونو پمپ است. فشار باز شدن شیر توسط یک فنر تنظیم میشود. زمانی که فشار سیال از نیروی فنر بیشتر شود، شیر باز شده و سیال تخلیه میشود.
مزایا:
- ساختار ساده
- قیمت مناسب
- قابلیت تنظیم آسان
معایب:
- حساسیت به تغییرات دما
- محدودیت در فشارهای بسیار بالا
2. رلیف ولو پایلوتدار (Pilot Operated Relief Valve)
در این نوع، یک شیر کوچک (پایلوت) کنترل باز و بسته شدن شیر اصلی را بر عهده دارد. این طراحی دقت بالاتری در کنترل فشار فراهم میکند.
مزایا:
- دقت بالا
- مناسب برای فشارهای بالا
معایب:
- پیچیدگی بیشتر
- هزینه بالاتر
3. رلیف ولو بایپس (Bypass Relief Valve)
در بسیاری از کاربردهای مونو پمپ، از رلیف ولو بایپس استفاده میشود. در این حالت، سیال اضافی از خروجی پمپ به ورودی یا مخزن بازگردانده میشود.
محل نصب رلیف ولو در سیستم مونو پمپ
محل نصب رلیف ولو تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. بهطور معمول:
- رلیف ولو باید در نزدیکترین فاصله ممکن به خروجی پمپ نصب شود
- مسیر تخلیه رلیف ولو باید به مکانی امن هدایت شود (مانند مخزن یا خط برگشت)
- استفاده از لولهکشی مناسب برای جلوگیری از افت فشار توصیه میشود
نصب نادرست رلیف ولو میتواند باعث تأخیر در عملکرد آن و در نتیجه آسیب به پمپ شود.
تنظیم فشار رلیف ولو
یکی از مهمترین مراحل راهاندازی رلیف ولو، تنظیم فشار آن است. فشار تنظیمی باید:
- کمتر از حداکثر فشار مجاز پمپ باشد
- متناسب با فشار کاری سیستم انتخاب شود
- با در نظر گرفتن ویسکوزیته و دمای سیال تنظیم گردد
مزایای استفاده از رلیف ولو در مونو پمپها
استفاده از رلیف ولو مزایای متعددی به همراه دارد که از جمله آنها میتوان به موارد زیر اشاره کرد:
- افزایش ایمنی سیستم
- جلوگیری از آسیبهای پرهزینه
- افزایش طول عمر پمپ و تجهیزات جانبی
- کاهش توقفات ناخواسته خط تولید
- بهبود پایداری عملکرد سیستم
نگهداری و بازرسی رلیف ولو
برای اطمینان از عملکرد صحیح رلیف ولو، بازرسی و نگهداری دورهای آن ضروری است. اقدامات مهم شامل:
- بررسی تنظیم فشار بهصورت دورهای
- اطمینان از عدم نشتی
- تمیزکاری اجزای داخلی در صورت کار با سیالات آلوده
- تعویض فنر یا آببندها در صورت نیاز
عدم نگهداری مناسب میتواند باعث گیر کردن شیر در حالت باز یا بسته شود که هر دو حالت خطرناک هستند.
اشتباهات رایج در استفاده از رلیف ولو
برخی از اشتباهات متداول در سیستمهای مونو پمپ عبارتاند از:
- عدم استفاده از رلیف ولو بهطور کلی
- انتخاب رلیف ولو با ظرفیت نامناسب
- تنظیم نادرست فشار
- هدایت سیال تخلیهشده به مسیر نامناسب
آگاهی از این اشتباهات و جلوگیری از آنها نقش مهمی در افزایش ایمنی و کارایی سیستم دارد.
جمعبندی
رلیف ولو یکی از اجزای حیاتی و غیرقابلچشمپوشی در سیستمهای مجهز به مونو پمپ است. با توجه به ماهیت جابجایی مثبت این پمپها و دبی ثابت آنها، کنترل فشار اهمیت ویژهای دارد. انتخاب صحیح، نصب اصولی، تنظیم دقیق و نگهداری منظم رلیف ولو میتواند از بروز خسارات سنگین، توقف تولید و خطرات ایمنی جلوگیری کند.
در نهایت، توصیه میشود در طراحی و بهرهبرداری از سیستمهای مونو پمپ، استفاده از رلیف ولو نه بهعنوان یک گزینه، بلکه بهعنوان یک الزام فنی و ایمنی در نظر گرفته شود.
