۱. مقدمه
در بسیاری از فرآیندهای صنعتی، آب یا پساب حاوی ذرات معلق، کلوئیدها، مواد آلی، فلزات سنگین و لجن است که تهنشینی طبیعی آنها دشوار است. برای بهبود فرایند جداسازی این ذرات، از مواد لختهساز استفاده میشود. یکی از پرکاربردترین مواد لختهساز در تصفیهخانهها و صنایع مختلف، پلیالکترولیتها هستند.
پلیالکترولیتها ترکیبات پلیمری با بار الکتریکی هستند که باعث میشوند ذرات ریز و معلق موجود در آب به یکدیگر بچسبند و تودههایی بزرگتر تشکیل دهند. این تودهها یا لختهها به راحتی تهنشین میشوند و عملیات جداسازی را تسهیل میکنند.
برای تزریق دقیق و کارآمد پلیالکترولیتها، از تجهیزات خاصی با نام پکیج تزریق پلیالکترولیت استفاده میشود. این پکیجها علاوه بر آمادهسازی محلول، وظیفه ذخیره و تزریق کنترلشده آن را نیز بر عهده دارند.
از طرف دیگر، در بسیاری از فرآیندها نیاز به تزریق مواد با ویسکوزیته بالا (مواد خمیری، دوغابی یا غلیظ) وجود دارد. انتقال این مواد با پمپهای معمول ممکن نیست و باید از پمپهای مخصوصی به نام پمپ ماردونی یا مارپیچی (مونوپمپ) استفاده شود. ترکیب این دو سیستم، یعنی پکیج آمادهسازی و تزریق پلیالکترولیت با پمپ ماردونی، منجر به شکلگیری پکیج تزریق مواد ویسکوز و پلیالکترولیت ماردونی میشود که موضوع این مقاله است.
۲. تعریف مفاهیم اصلی
پلیالکترولیت
پلیالکترولیت نوعی پلیمر با زنجیره بلند است که دارای بار مثبت (کاتیونی)، منفی (آنیونی) یا بدون بار (غیربارد) است. این ماده معمولاً به شکل پودر یا محلول غلیظ عرضه میشود. وظیفه آن در تصفیه آب، ایجاد پیوند میان ذرات معلق و کمک به تهنشینی آنها است.
مواد ویسکوز
مواد ویسکوز یا غلیظ، موادی هستند که جریانپذیری کمی دارند و معمولاً خاصیت چسبندگی بالایی از خود نشان میدهند. این مواد میتوانند شامل دوغابهای صنعتی، پلیمرهای غلیظ، رنگها، خمیرها و سایر ترکیبات نیمهجامد باشند. برای انتقال این مواد از پمپهای خاصی مانند پمپ ماردونی استفاده میشود.
پمپ ماردونی (مارپیچی)
پمپ ماردونی یا مونوپمپ یکی از انواع پمپهای جابهجایی مثبت است که برای انتقال سیالات غلیظ و مواد حاوی ذرات جامد طراحی شده است. این پمپ با چرخش یک روتور مارپیچی داخل یک استاتور لاستیکی، جریان یکنواخت و بدون ضربان ایجاد میکند. مزیت آن در قابلیت پمپاژ مواد بسیار غلیظ بدون آسیب به ساختار آنها است.
پکیج تزریق پلیالکترولیت
پکیج تزریق پلیالکترولیت سیستمی کامل برای آمادهسازی، ذخیره و تزریق محلول پلیالکترولیت است. این پکیج شامل بخشهایی مانند مخزن آمادهسازی، میکسر، پمپ تزریق، تابلو برق و سیستم کنترل سطح میشود.
۳. اجزا و ساختار سیستم
۳.۱ مخزنها و سیستم آمادهسازی
پکیج تزریق معمولاً دارای چند مخزن است:
-
مخزن اولیه یا هاپر: برای ورود پودر پلیالکترولیت یا محلول کنسانتره.
-
مخزن میکسر: برای ترکیب پلیالکترولیت با آب. در این مخزن میکسر با دور پایین کار میکند تا محلول بهطور یکنواخت آماده شود.
-
مخزن ذخیره: محلول آماده تزریق در این بخش ذخیره شده و توسط پمپ به سیستم اصلی منتقل میشود.
-
سنسورهای سطح: برای جلوگیری از پر شدن بیش از حد یا کاهش بیش از اندازه سطح مایع استفاده میشوند.

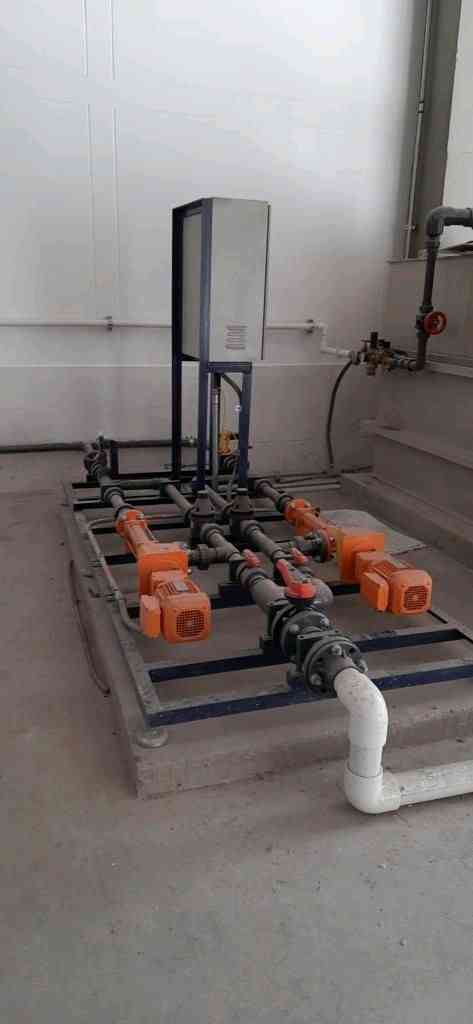

۳.۲ پمپ تزریق ماردونی
در پکیجهای معمول، پمپ تزریق از نوع دیافراگمی یا پریستالتیک است، اما در پکیج تزریق مواد ویسکوز، از پمپ ماردونی استفاده میشود. این پمپ میتواند مواد بسیار غلیظ را با فشار ثابت و دبی قابل تنظیم تزریق کند.
ویژگیهای پمپ ماردونی:
-
مناسب برای مواد با ویسکوزیته بالا
-
پمپاژ یکنواخت و بدون ضربان
-
مقاومت بالا در برابر سایش
-
قابلیت کار در فشار بالا
۳.۳ سیستم کنترل و اتوماسیون
این بخش شامل تابلو برق، کنترلر PLC، نمایشگر HMI و سنسورهای مختلف است. اپراتور میتواند از طریق صفحه لمسی، میزان غلظت، دبی تزریق و زمان اختلاط را تنظیم کند. سیستم اتوماسیون میتواند کل فرایند آمادهسازی و تزریق را بهصورت خودکار کنترل نماید.
۳.۴ لولهکشی و اتصالات
تمام لولهها، اتصالات و شیرها از جنس مقاوم در برابر خوردگی و مواد شیمیایی انتخاب میشوند. متداولترین متریالها عبارتند از استنلس استیل، پلیپروپیلن و پلیاتیلن.
۳.۵ تجهیزات جانبی
-
فیدر پودر با ویبراتور برای جلوگیری از چسبندگی پودر
-
سیستم گرمایش برای جلوگیری از افزایش ویسکوزیته در محیطهای سرد
-
سنسور فشار، فلومتر، و تجهیزات ایمنی مانند شیر اطمینان
۴. نحوه عملکرد سیستم
عملکرد کلی پکیج تزریق مواد ویسکوز و پلیالکترولیت ماردونی در چند مرحله انجام میشود:
-
تغذیه ماده اولیه:
پودر یا محلول غلیظ پلیالکترولیت وارد هاپر میشود. -
میکس و آمادهسازی:
در مخزن میکسر، ماده با آب مخلوط شده و محلول یکنواختی بهدست میآید. میکسر باید به گونهای تنظیم شود که ضمن حل شدن کامل ماده، ساختار زنجیره پلیمری آسیب نبیند. -
انتقال محلول آماده:
محلول آماده به مخزن ذخیره منتقل میشود. در این بخش سطح محلول توسط حسگر کنترل میشود. -
تزریق محلول:
پمپ ماردونی محلول را با دبی دقیق و ثابت به نقطه تزریق (مانند واحد انعقاد یا تهنشینی) میفرستد. -
لختهسازی و تهنشینی:
پلیالکترولیت تزریقشده با ذرات معلق ترکیب شده و لختههایی تشکیل میدهد که به سرعت تهنشین میشوند. -
جمعآوری لجن:
لجن تهنشینشده جمعآوری شده و آب زلال برای استفاده مجدد یا تخلیه آماده میشود.
۵. کاربردها
پکیج تزریق مواد ویسکوز و پلیالکترولیت ماردونی در صنایع مختلفی مورد استفاده قرار میگیرد:
-
تصفیهخانههای آب و فاضلاب شهری و صنعتی
-
صنایع معدنی و فلزات برای تهنشینی ذرات و بازیافت آب
-
صنایع نفت، گاز و پتروشیمی
-
صنایع کاغذسازی و نساجی
-
صنایع غذایی برای تصفیه پساب و کنترل ذرات آلی
-
واحدهای آبگیری لجن (دستگاههای فیلترپرس یا سانتریفیوژ)
۶. مزایا و ویژگیها
-
افزایش راندمان تصفیه: تشکیل لختههای بزرگتر و تهنشینی سریعتر
-
تزریق یکنواخت مواد ویسکوز: به دلیل استفاده از پمپ ماردونی
-
کاهش مصرف مواد شیمیایی: به دلیل کنترل دقیق دوز تزریق
-
اتوماسیون کامل: کنترل سطح، زمان میکس و دبی بهصورت خودکار
-
کاهش هزینههای نگهداری: با طراحی بهینه و انتخاب متریال مناسب
-
کارکرد پایدار در شرایط سخت: قابلیت تحمل دمای بالا یا پایین و محیطهای خورنده
۷. نکات طراحی و انتخاب سیستم
برای طراحی بهینه پکیج تزریق مواد ویسکوز و پلیالکترولیت، باید موارد زیر را در نظر گرفت:
-
نوع پلیالکترولیت: انتخاب نوع کاتیونی، آنیونی یا غیربارد بسته به نوع ذرات موجود در آب.
-
غلظت محلول: اگر محلول غلیظ است، باید پمپ ماردونی انتخاب شود.
-
دبی و فشار تزریق: باید متناسب با جریان اصلی فرآیند باشد.
-
جنس مخازن و تجهیزات: برای جلوگیری از خوردگی و واکنش با مواد شیمیایی.
-
سیستم میکس: استفاده از میکسر با دور پایین جهت جلوگیری از تخریب زنجیره پلیمر.
-
اتوماسیون: انتخاب سطح اتوماسیون بر اساس نیاز و بودجه پروژه.
-
شرایط محیطی: دما، رطوبت و فضای نصب تأثیر مستقیم بر عملکرد سیستم دارد.
۸. چالشها و محدودیتها
-
در صورت اختلاط ناقص، محلول کارایی لازم را ندارد.
-
تزریق بیش از حد یا کمتر از میزان لازم ممکن است موجب کاهش راندمان تصفیه شود.
-
دمای پایین باعث افزایش ویسکوزیته و کاهش عملکرد پمپ میشود.
-
مواد ویسکوز ممکن است باعث سایش سریع قطعات شوند.
-
هزینه اولیه نصب و تجهیزات نسبتاً بالا است، هرچند در بلندمدت مقرونبهصرفه خواهد بود.
۹. مثال کاربردی
فرض کنید در یک کارخانه فولاد، پساب حاوی ذرات فلزی ریز و روغنهای صنعتی است. این پساب بهسختی تهنشین میشود و نیاز به ماده لختهساز دارد.
در این پروژه، پکیج تزریق پلیالکترولیت ماردونی نصب میشود تا محلول غلیظ پلیالکترولیت را آماده و بهصورت دقیق تزریق کند. میکسر دور پایین در سه مرحله عمل میکند تا محلول همگن بهدست آید. پمپ ماردونی محلول را با فشار ثابت به واحد تهنشینی تزریق میکند.
نتیجه این است که ذرات به سرعت تهنشین شده، آب شفافتر میشود و حجم لجن کاهش مییابد. در عین حال، مصرف مواد شیمیایی نیز کمتر از قبل است.
۱۰. نگهداری و بهرهبرداری
برای عملکرد طولانیمدت و بدون مشکل، رعایت نکات زیر ضروری است:
-
تمیز کردن منظم مخازن و لولهها برای جلوگیری از رسوب
-
بررسی دورهای پمپ ماردونی و تعویض استاتور در صورت فرسودگی
-
کنترل دمای محیط برای جلوگیری از افزایش ویسکوزیته
-
کالیبراسیون سنسورها و کنترلرها
-
استفاده از مواد اولیه باکیفیت و ذخیره در محیط خشک و خنک
۱۱. جمعبندی
پکیج تزریق مواد ویسکوز و پلیالکترولیت ماردونی یکی از تجهیزات کلیدی در صنعت تصفیه آب و فاضلاب به شمار میرود. این سیستم با ترکیب فناوری آمادهسازی محلول پلیالکترولیت و پمپاژ مواد غلیظ از طریق پمپ ماردونی، امکان تزریق دقیق و کارآمد مواد شیمیایی را فراهم میکند.
طراحی صحیح، انتخاب تجهیزات مناسب، کنترل دقیق فرآیند و نگهداری منظم باعث میشود تا این پکیج با کمترین هزینه عملیاتی، بالاترین بازدهی را ارائه دهد.
به طور خلاصه، مهمترین مزایای این سیستم عبارتند از:
-
افزایش کارایی فرآیند تصفیه
-
کاهش مصرف مواد شیمیایی
-
امکان کار با مواد ویسکوز
-
اتوماسیون و کنترل دقیق
-
دوام بالا و نگهداری آسان
این ویژگیها باعث شده پکیج تزریق مواد ویسکوز و پلیالکترولیت ماردونی به یکی از اجزای ضروری در صنایع آب، فاضلاب، پتروشیمی، فولاد، معدن و سایر بخشهای صنعتی تبدیل شود.
